3. Анализ электробезопасности различных электрических сетей

D. Лабораторная работа

"Анализ электробезопасности сетей типа IT и TN-C"

Цель работы

Оценить опасность однофазного прикосновения человека к фазным проводам электрических сетей типа IT и TN-C напряжением до 1 кВ, в зависимости от активного сопротивления изоляции и емкости фазных проводов относительно земли, режима работы сети.

Содержание работы

  1. Исследовать опасность прямого прикосновения человека к фазным проводам с несимметричными параметрами относительно земли в сетях двух типов IT и TN–C при нормальном режиме работы.
  2. Исследовать опасность прямого прикосновения человека к фазным проводам с несимметричными параметрами относительно земли в сетях двух типов IT и TN–C при аварийном режиме работы (замыкание одного из фазных проводов на землю).
  3. Исследовать опасность поражения человека электрическим током при нормальном режиме работы в сетях двух типов IT и TN–C с симметричными параметрами в зависимости от значения активного сопротивления изоляции при постоянном значении емкости фазных проводов относительно земли.
  4. Исследовать опасность поражения человека электрическим током при нормальном режиме работы в сетях двух типов IT и TN–C с симметричными параметрами в зависимости от значения емкости при постоянном значении активного сопротивления изоляции фазных проводов относительно земли.

Теоретическая часть

Для изучения теоретического материала, используемого в данной лабораторной работе обратитесь к соответствующим разделам

Анализ электробезопасности различных электрических сетей

Анализ электробезопасности электрических сетей типа IT

Анализ электробезопасности электрических сетей типа TN-C

Описание лицевой панели лабораторного стенда

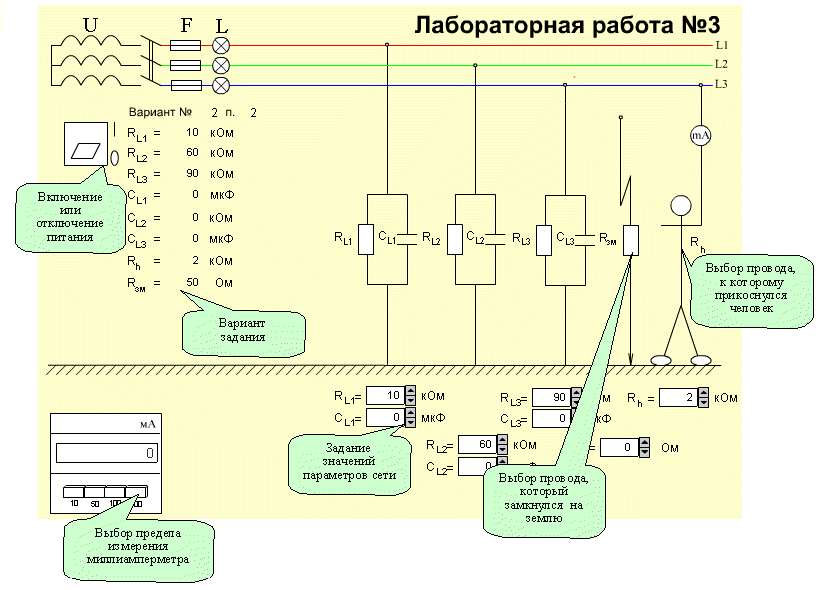

На лицевой панели стенда в зависимости от того, какой тип сети в каком режиме исследуется, отображается схема этой сети, на которой имитируется однофазное прямое прикосновение человека. На рисунке, представленном ниже, приведен один из вариантов лицевой панели с необходимыми пояснениями.


На лицевой панели буквой F обозначены предохранители.

Лампочки L изменяют цвет на зеленый при включении питания сети, которое осуществляется с помощью выключателя, имеющего два положения: 0 – “отключено” и | – “включено”.

Для удобства выставления параметров сети на лицевой панели автоматически отражается выбранный вариант задания.

Измерение тока Ih производится миллиамперметром , включенным в “цепь тела человека”. Задание пределов измерения осуществляется щелчком мыши на соответствующей кнопке миллиамперметра.

Задания параметров сети, подключение человека к фазным проводам и их замыкание на землю также осуществляется с помощью мыши.

Внимание! Все переключения на лицевой панели необходимо производить при выключенном питании сети (положение выключателя: 0 – “отключено”).

Порядок выполнения работы



Для сети IT

1. Выставить параметры сети в соответствии с выбранным Вами вариантом задания (либо, номером варианта, заданным преподавателем).

Вариант № RL1, кОм RL2, кОм RL3, кОм Rh, кОм CL1, мкФ CL2, мкФ CL3, мкФ
1 25 50 100 1 0 0 0
2 10 60 90 2 0 0 0
3 150 60 10 5 0 0 0
4 90 50 25 7 0 0 0


Подключая модель человека поочередно к фазным проводам L1, L2, L3 (иммитируется прямое прикосновение человека к токоведущей части) при нормальном режиме работы сети, снять показания миллиамперметра, выбирая необходимый диапазон измерений. Значения токов через тело человека записать в таблицу 1 протокола.

ВЫПОЛНИТЬ

2. В дополнение к выставленным в п.1 параметрам сети в соответствии с выбранным Вами вариантом задания (либо, номером варианта, заданным преподавателем) установите значение Rзм.

Вариант 1. Вариант 2. Вариант 3. Вариант 4.
Rзм=100 Ом Rзм=50 Ом Rзм=150 Ом Rзм=150 Ом


Подключая модель человека поочередно к фазным проводам L1, L2, L3 (иммитируется прямое прикосновение человека к токоведущей части) при аварийном режиме работы сети (любой из фазных проводов замкнулся на землю), снять показания миллиамперметра, выбирая необходимый диапазон измерений. Значения токов через тело человека записать в таблицу 2 протокола.

ВЫПОЛНИТЬ

3. Подключить модель человека к фазному проводу L1 (иммитируется прямое прикосновение человека к токоведущей части).
При нормальном режиме работы сети снять показания миллиамперметра, выбирая необходимый диапазон измерений, для каждого из следующих значений активного сопротивления изоляции фазных проводов сети относительно земли:
RL1=RL2=RL3=R=1; 2,5; 5; 10; 25; 50; 100 кОм при значениях емкости фазных проводов сети относительно земли: CL1=CL2=CL3=C=0 мкФ. Значения токов через тело человека записать в таблицу 3 протокола.
По результатам измерений построить график зависимости
Ih=f(R) при C=0.

ВЫПОЛНИТЬ

4. Подключить модель человека к фазному проводу L1 (иммитируется прямое прикосновение человека к токоведущей части). При нормальном режиме работы сети снять показания миллиамперметра, выбирая необходимый диапазон измерений, для каждого из следующих значений емкости фазных проводов сети относительно земли:
CL1=CL2=CL3=C=0; 0,1; 0,25; 0,5; 1,0; 2,5 мкФ при активного сопротивления изоляции фазных проводов сети относительно земли: RL1=RL2=RL3=R=100 кОм. Значения токов через тело человека записать в таблицу 4 протокола.
По результатам измерений построить график зависимости
Ih=f(C) при R=100 кОм.

ВЫПОЛНИТЬ

Для сети TN-C

1. Выставить параметры сети в соответствии с выбранным Вами вариантом задания (либо, номером варианта, заданным преподавателем). Подключая модель человека поочередно к фазным проводам L1, L2, L3 (иммитируется прямое прикосновение человека к токоведущей части) при нормальном режиме работы сети, снять показания миллиамперметра, выбирая необходимый диапазон измерений. Значения токов через тело человека записать в таблицу 5 протокола.

ВЫПОЛНИТЬ

2. В дополнение к выставленным в п.1 параметрам сети в соответствии с выбранным Вами вариантом задания (либо, номером варианта, заданным преподавателем) установите значение Rзм: Подключая модель человека поочередно к фазным проводам L1, L2, L3 (иммитируется прямое прикосновение человека к токоведущей части) при аварийном режиме работы сети (любой из фазных проводов замкнулся на землю), снять показания миллиамперметра, выбирая необходимый диапазон измерений. Значения токов через тело человека записать в таблицу 6 протокола.

ВЫПОЛНИТЬ

3. Подключить модель человека к фазному проводу L1 (иммитируется прямое прикосновение человека к токоведущей части). При нормальном режиме работы сети снять показания миллиамперметра, выбирая необходимый диапазон измерений, для каждого из следующих значений активного сопротивления изоляции фазных проводов сети относительно земли:
RL1=RL2=RL3=RPEN=R=1; 2,5; 5; 10; 25; 50; 100 кОм при значениях емкости фазных проводов сети относительно земли CL1=CL2=CL3=CPEN=C=0 мкФ. Значения токов через тело человека записать в таблицу 7 протокола.
По результатам измерений построить график зависимости
Ih=f(R) при C=0.

ВЫПОЛНИТЬ

4. Подключить модель человека к фазному проводу L1 (имитируется прямое прикосновение человека к токоведущей части). При нормальном режиме работы сети снять показания миллиамперметра, выбирая необходимый диапазон измерений, для каждого из следующих значений емкости фазных проводов сети относительно земли:
CL1=CL2=CL3=CPEN=C=0; 0,1; 0,25; 0,5; 1,0; 2,5 мкФ при активного сопротивления изоляции фазных проводов сети относительно земли: RL1=RL2=RL3=RPEN=100 кОм. Значения токов через тело человека записать в таблицу 8 протокола.
По результатам измерений построить график зависимости
Ih=f(C) при R=100 кОм.

ВЫПОЛНИТЬ

Оформление отчета

Данные, полученные во время выполнения лабораторной работы, автоматически заносятся в протокол. При оформлении отчета необходимо проанализировать результаты измерений и ответить в письменной форме на вопросы, приведенные в протоколе.

ПРОТОКОЛ
